德國EUCHNER安士能行程開關N1A精密單體行程開關

說明

這種開關應用于機械和系統工程中需要控制或精確定位的領域。殼體采用鋁合金壓鑄工藝，堅固耐用，具有非常高的使用壽命和防腐蝕性能。

特點

耐用的壓鑄鋁殼體

超過3000萬次的超長使用壽命

為機器和人員提供保護的設計

多種柱塞形式

自接線或接插件連接

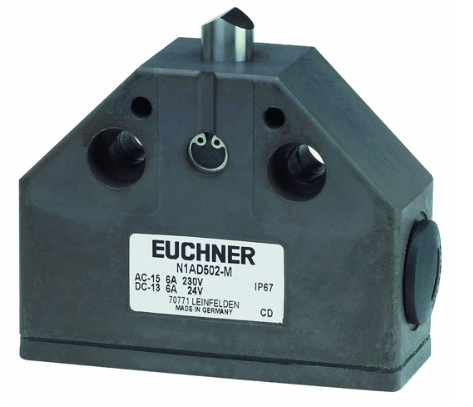

N1AD502-M (訂貨號 079265)

精密單體行程開關N1A，楔形柱塞

不銹鋼材質柱塞

殼體符合DIN 43693要求

德國EUCHNER安士能行程開關電氣連接值

套期保值 max. 8 A gG

連接橫斷面 0.34 ... 1.5 mm2

額定絕緣電壓Ui 250 V

額定沖擊電壓 Uimp 2.5 kV

利用類別

DC-13 6A 24V

AC-15 6A 230V

AC-12 8A 250V

切換電流

最?。―C 12V時） 10 mA

熱額定電流Ith 8 A

EUCHNER安士能行程開關機械值和環境

Anfahrgeschwindigkeit 0.01 ... 40 m/min

連接類型

2 x M16 x 1.5

常閉觸點數 1

開關元件數 1

常開觸點數 1

設計 殼體符合DIN 43693要求

觸發元件 楔形柱塞

觸發力 min. 20 N

安裝方向 任何

存儲溫度 -25 ... 80 °C

機械壽命 30 x 10?

EUCHNER安士能行程開關觸點抖動時間 max. 3 ms

切換原則 快動式開關觸點

工作點精度 ± 0,002

Schlie?zeit max. 4 ms

保護等級 IP67

環境溫度 -5 ... 80 °C

材料

觸點 銀合金，電亮金

殼體 陽極氧化壓鑄合金
